بطاقة الدرس:

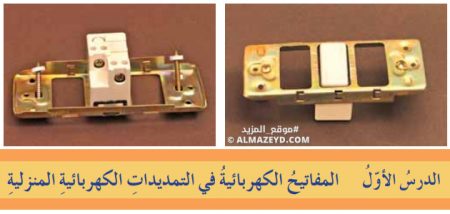

- عنوانه: المفاتيح الكهربائية في التمديدات الكهربائية المنزلية.
- ترتيبه: الأول من الوحدة الثالثة «التمديدات الكهربائية المنزلية».
- مادة: التربية المهنية.
- الصف: الثامن الأساسي.
- الفصل الدراسي: الأول.
- المدارس: الأردنية.
- الهدف: تلخيص/مراجعة وحل أسئلة.
- الدرس السابق: أنابيب توصيل المياه
س: وضّح أهمية المفاتيح الكهربائية في التمديدات الكهربائية المنزلية؟
ج: من أهم عناصر الدارة الكهربائية فهي أدوات التحكم بوحدات الإنارة، حيث تتحكم في وصل وفصل التيار الكهربائي.
س: ما المقصود بـ المفتاح الكهربائي؟
ج: هو أداة تتحكم بوصل وفصل التيار الكهربائي عن الحمل الكهربائي في الدارة الكهربائية المكونة من مصدر كهربائي ومفتاح كهربائي ووحدة إنارة.
س: ما المقصود بـ الحمل الكهربائي؟
ج: هو كل عنصر مستهلك للطاقة الكهربائية يقوم بتحويل الطاقة الكهربائية إلى شكل آخر من أشكال الطاقة، مثل: الطاقة الحركية كالمروحة والطاقة الضوئية كالمصباح، والطاقة الحرارية كالمكواة الكهربائية.
س: عدد قواعد السلامة العامة أثناء التعامل مع الكهرباء؟
الإجابة:
- ارتداء ملابس العمل المناسبة، مثل: القفازات والأحذية العازلة للكهرباء.
- فصل التيار الكهربائي من القاطع الرئيس قبل التعامل مع الكهرباء.
- استعمال عدد وأدوات خاصة عازلة للكهرباء.
- العمل بعيدًا عن المياه والأماكن الرطبة.
- عدم لمس الأسلاك الكهربائية المعراة.
س: بين أنواع المفاتيح الكهربائية المستعملة في التمديدات الكهربائية المنزلية؟
الإجابة:
- المفتاح الكهربائي المفرد.
- المفتاح الكهربائي المزدوج.
- المفتاح الكهربائي الثلاثي.
س: قارن بين أنواع المفاتيح الكهربائية من حيث الاستعمال، وعدد نقاط التوصيل؟
الإجابة:
| نوع المفتاح الكهربائي | الاستعمال وطريقة التوصيل |
| المفتاح الكهربائي المفرد | الاستعمال: التحكم بإنارة وإطفاء مصباح أو مجموعة مصابيح من مكان واحد.
طريقة التوصيل: له نقطتا توصيل، الأولى توصل مع الخط الحي الحامل للشحنات الكهربائية والثانية توصل مع الحمل الكهربائي مثل المصباح. |
| المفتاح الكهربائي المزدوج | الاستعمال: من خلال مفتاحان مفردان ضمن إطار واحد تعمل الكبسة الواحدة على التحكم بإنارة وإطفاء مصباح أو مجموعة مصابيح بشكل مستقل عن الكبسة الأخرى.
طريقة التوصيل: له أربع نقاط توصيل، الخط اثنتان للتوصيل مع الحي، واثنتان للتوصيل بحمل كهربائي مستقل عن الآخر. |
| المفتاح الكهربائي الثلاثي | الاستعمال: من خلال ثلاثة مفاتيح مفردة ضمن إطار واحد، تعمل الكبسة الواحدة على التحكم بإنارة وإطفاء مصباح أو مجموعة مصابيح بشكل مستقل عن الكبسة الأخرى.
طريقة التوصيل: له ست نقاط توصيل، ثلاث نقاط للتوصيل مع الخط الحي، وكل نقطة من الثلاث الباقية توصل بحمل كهربائي مستقل عن الآخر. |
س: ما المقصود بـ القاطع الكهربائي؟
ج: هو جهاز يقوم بوصل وفصل التيار الكهربائي وكذلك حماية الدارة الكهربائية.
س: اذكر العدد والأدوات والمواد المستخدمة في عملية توصيل مفتاح كهربائي؟
الإجابة:
- أسلاك توصيل (أحمر وأسود وأزرق).
- قطاعة أسلاك معزولة.
- عرّاية أسلاك معزولة.
- مفك كهربائي عادي أو مصلب.
- مفك فاحص للكهرباء (تستر).
- أحذية عازلة للكهرباء.
تنبيه: كلما زاد الحمل الكهربائي فلا بد من استخدام أسلاك ذات مساحة مقطع أكبر.
س: اذكر بإيجاز الطريقة العملية لتوصيل مفتاح كهربائي مفرد؟
الإجابة:
- مراعاة متطلبات الصحة والسلامة العامة باستخدام الحذاء العازل والأدوات العازلة وفصل التيار.
- استخدام العربية لتعرية الأسلاك مع مراعاة عدم حدوث قطع أو خدش.
- فك برغي نقطة التوصيل في المفتاح الكهربائي بشكل جزئي وباستخدام المفك الفاحص لإدخال السلك الأحمر القادم من الخط الحي، ثم شد البرغي.
- فك برغي نقطة التوصيل الثانية ووضع السلك القادم من الحمل الكهربائي (المصباح) ولونه أزرق ثم شد البرغي
س: اذكر بإيجاز الطريقة العملية لتوصيل مفتاح كهربائي مزدوج؟
الإجابة:
- نفس النقاط من 1 إلى 2 من طريقة المفتاح الكهربائي المفرد.
- تجهيز وصلة سلك معزول لون أحمر (7سم) وتعرية طرفيه لوضعه بين نقطتين مشتركتين كجسر، وتوصيل السلك الأحمر القادم من الخط الحي بإحدى النقطتين المشتركتين.
- نصل السلك القادم من الحمل الكهربائي (المصباح) ولونه أزرق في النقطة الأولى L1 في المفتاح، والسلك الثاني لمصباح آخر في النقطة الثانية L2 في المفتاح.
تنبيه: الأسلاك الخارجة في هذه الطريقة ستكون ثلاثة: واحد أحمر وهو الخط الحامي واثنان أزرق راجعان للحمل الكهربائي، لكن المفتاح المزدوج بشكل عام قد يخرج منه خطان حامي وخطان راجع.
تنبيه: يجب اختيار أنواع جيدة من المفاتيح الكهربائية ذات الجودة العالية لتلافي حدوث أخطار كهربائية.
س: بين دلالات ألوان الأسلاك الكهربائية؟
الإجابة:
- اللون الأحمر: الخط الحار أو الحي (الفاز) الذي يحمل الشحنات الكهربائية.
- اللون الأسود: الخط المحايد النتر أو المتعادل) لا يحمل شحنات كهربائية وجهده صفر.
- اللون الأزرق أو الأصفر: الخط الراجع من المفتاح إلى المصباح.
س: ما نوع المفتاح الكهربائي الممكن استعماله في إنارة كل مما يأتي:
- ثريا مكونة من مجموعتين من المصابيح، وكل مجموعة منفصلة الإنارة عن الأخرى:
ج: مفتاح كهربائي مزدوج.
- مجموعة من المصابيح دفعة واحدة:
ج: مفتاح كهربائي مفرد.
س: علل: ينصح بارتداء حذاء معزول أو الوقوف على سلّم خشبي عند التعامل مع الكهرباء؟
ج: الحذاء المعزول والخشب يعزلان التيار الكهربائي وبالتالي يحميان من يتعامل مع الكهرباء من التماس الكهربائي أو الصعقة الكهربائية.
س: علّل: فك برغي التثبيت لنقاط التوصيل في المفتاح بشكل جزئي؟
ج: للسماح بدخول السلك الكهربائي (الشعيرات) إلى نقطة التوصيل.
