مكونات الدائرة الكهربائية المثالية

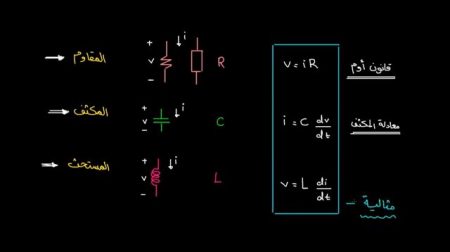

الدائرة الكهربائية

سنتحدث في هذا المقال عن ثلاثة أجزاء رئيسية للدائرة الكهربائية وهي:

  • المقاوم: هو عبارة عن خط متعرج، ويُمثل التيار الذي تتم مقاومته، ويُرمز له بالحرف R
  • المكثف: رمز المكثف يُشبه شكله الحقيقي؛ فهو يتكون من موصلين قريبين من بعضهما البعض، ويرمز له  ب C.
  • المستحث: يُصنع المستحث من ملف أسلاك، لذلك يُرسم كملف أسلاك، ويرمز له بالرمز L.

تدخل هذه الأجزاء أو المكونات في إنشاء مختلف أنواع الدوائر الكهربائية، وهناك رمز لكل مكون، وتساعد هذه الرموز على رسم الدائرة وفهمها. ويوجد لكل جزء مُعادلة خاصة ضرب فرق الجهد أو الفولتية بالتيار.

وبالرجوع إلى الأجزاء، وتحديد فرق الجهد والتيار على كل منه، وتذكروا أن هذا الأمر مهم جداً عند رسم الدوائر.

ونقوم بوضع إشارة الموجب والسالب الخاصة بفرق الجهد، ورمزه V ثم اتجاه التيار الداخل ورمزه I كرروا الأمر على كل الأجزاء.

تذكروا أن التيار يدخل في الطرف الموجب، وارسموا الرموز والاتجاهات دائما بهذه الطريقة الموضحة بالرسم بالأعلى لكي لا تخطئوا.

المعادلة التي تربط بين التيار وفرق الجهد في المقاوم

إنها V يساوي I ضرب R أي فرق الجهد في المقاوم يساوي التيار المار في المقام ضرب المقاومة.

تسمى هذه المعادلة بقانون أوم.

معادلة ربط التيار بفرق الجهد في المكثف

لدي المكثف ميزة أن التيار المار به يتناسب مع معدل تغير فرق الجهد، وتكتب المعادلة على النحو الآتي:

التيار I = ثابت التناسب C ضرب نسبة التغير في فرق الجهد مع الوقت، ويرمز لها ب dv على dt لا يوجد اسم مُعين لهذه المعادلة. لكن يمكنكم تسميتها بمعادلة المكثف.

معادلة المستحث

يتشابه المستحث مع المكثف في خاصية أن فرق الجهد المار يتناسب مع معدل وقت تغير التيار المار في المستحث.

تشبه هذه العملية طريقه عمل المكثف لكنها عكسها، وتكتب هذه المعادلة على النحو الآتي: فرق الجهد V يساوي L ضرب di على dt ثابت النسبية L هو محاثة المستحث، وهذا معدل تغير التيار المار في المستحث بالنسبة للوقت.

أصبح لديكم الآن ثلاث معادلات ستستخدمونها كثيراً في دراسة الدوائر الكهربائية، هذه الأجزاء أو المكونات مثالية؛ أي أن نسبها مثالية نظرياً، وهي تستخدم لبناء الدوائر الكهربائية.
